Industrie-Normstufen –
Stufe für Stufe Qualität

  1. Home
  2. Produkte
  3. Lagerprogramm
  4. Industrie-Normstufen

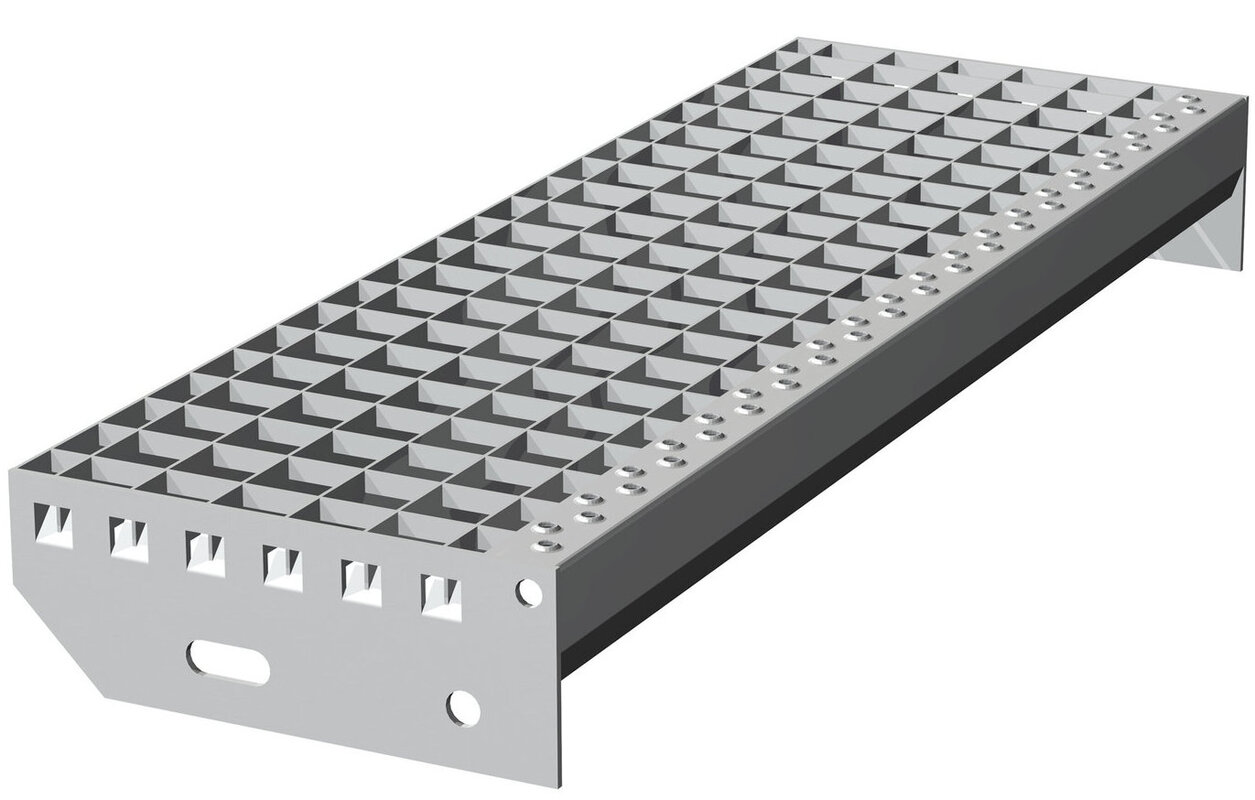

Die Auswahl an Industrie-Normstufen unseres GI-RO Lagerprogramms umfasst die gängigen Größen in den Maschenweiten 30x30 mm und 30x10 mm – in glatter und rutschhemmender Ausführung. Alle Normstufen fertigen wir gemäß DIN EN ISO 14122. Zusätzlich bieten wir Ihnen außerdem verschiedene Produkte mit einer Profilantrittskante von 70 mm Höhe gemäß DIN 18065 und der österreichischen Ö-Norm B 5371 an.

Maschenweite 30x30 mm
nicht rutschhemmend

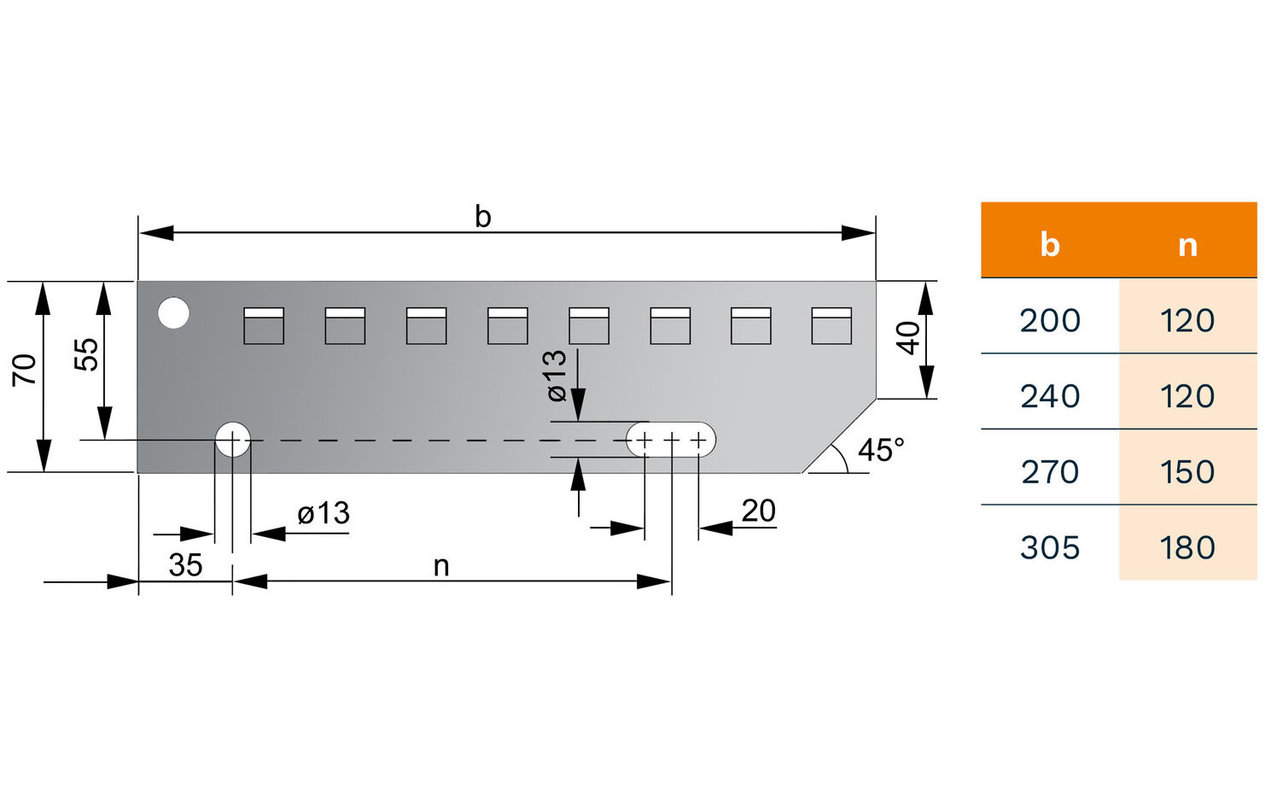

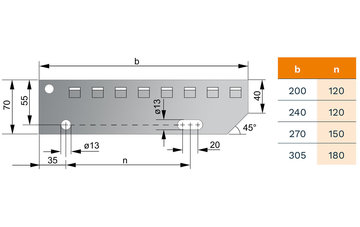

Art-Nr. Abmessung (mm)  n Tragstab PAK
G52-2111 500 x 200 120 25/2  35
G52-2112 500 x 240 120 25/2  35
G52-2113 600 x 200 120 25/2  35
G52-2114 600 x 240 120 25/2  35
G52-2115 600 x 270 150 25/2  35
G52-2000 700 x 200 120 30/2 35
G52-2001 700 x 240 120 30/2 35
G52-2002 700 x 270 150 30/2 35
G52-2119 800 x 200 120   30/2 35
G52-2120 800 x 240 120 30/2 35
G52-2121 800 x 270 150 30/2 35
G52-2156 800 x 305 180 30/2 35
G52-2003 900 x 200 120 35/2 35
G52-2004 900 x 240 120 35/2 35
G52-2005 900 x 270 150 35/2 35
G52-2006 900 x 305 180 35/2 35
G52-2007 1000 x 200 120 35/2 35
G52-2008 1000 x 240 120 35/2 35
G52-2009 1000 x 270 150 35/2 35
G52-2010 1000 x 305 180 35/2 35
G52-2130 1100 x 200 120 40/2 35
G52-2131 1100 x 240 120 40/2 35
G52-2132 1100 x 270 150 40/2 35
G52-2133 1100 x 305 180 40/2 35
G52-2011 1200 x 200 120 40/2 50
G52-2012 1200 x 240 120 40/2 50
G52-2013 1200 x 270 150 40/2 50
G52-2014 1200 x 305 180 40/2 50
G52-2444 1200 x 240 120 40/3 35
G52-2445 1200 x 270 150 40/3 35
G52-2446 1200 x 305 180 40/3 35

Maschenweite 30x30 mm
Trag- und Querstab rutschhemmend

Art-Nr. Abmessung (mm)  n Tragstab PAK
G52-2311 600 x 240 120  30/2  35
G52-2312 600 x 270 150 30/2  35
G52-2201 700 x 240 120 35/2  35
G52-2202 700 x 270 150 35/2  35
G52-2203 800 x 240 120 35/2  35
G52-2204 800 x 270 150 35/2  35
G52-2205 900 x 240 120 40/2  35
G52-2206 900 x 270 150 40/2  35
G52-2319 1000 x 240 120 40/2  35
G52-2320 1000 x 270 150 40/2  35
G52-2327 1000 x 305 180 40/2  35
G52-2207 1100 x 240 120 40/2  50
G52-2208 1100 x 270 150 40/2  50
G52-2209 1100 x 305 180 40/2  50
G52-2210 1200 x 240 120 40/2  50
G52-2211 1200 x 270 150 40/2  50
G52-2212 1200 x 305 180 40/2  50

Maschenweite 30x10 mm
nicht rutschhemmend

Art-Nr. Abmessung (mm) n Tragstab PAK
G52-0271 600 x 240 120  25/2  35
G52-0272   600 x 270 150 25/2  35
G52-2015 700 x 240 120 30/2  35
G52-2016 700 x 270 150 30/2 35
G52-2175 800 x 240 120 30/2  35
G52-2176 800 x 270 150 30/2 35
G52-2017 900 x 240 120 35/2  35
G52-2018 900 x 270 150 35/2  35
G52-2019 1000 x 240 120 35/2  35
G52-2020 1000 x 270 150 35/2   35
G52-2021 1000 x 305 180 35/2  35
G52-2181 1100 x 240 120 40/2  35
G52-2182 1100 x 270 150 40/2  35
G52-2183 1100 x 305 180 40/2  35
G52-2022 1200 x 240 120 40/2  50
G52-2023 1200 x 270 150 40/2  50
G52-2024 1200 x 305 180 40/2  50

Maschenweite 30x10 mm
Querstab rutschhemmend

Art-Nr. Abmessung (mm) n Tragstab PAK
G52-2440 800 x 240 120  30/2  35
G52-2441 800 x 270 150 30/2  35
G52-2213 1000 x 270 150 35/2  35
G52-2330 1000 x 305 180 35/2 35
G52-2442 1200 x 270 150 40/2  50
G52-2443 1200 x 305 180 40/2 50

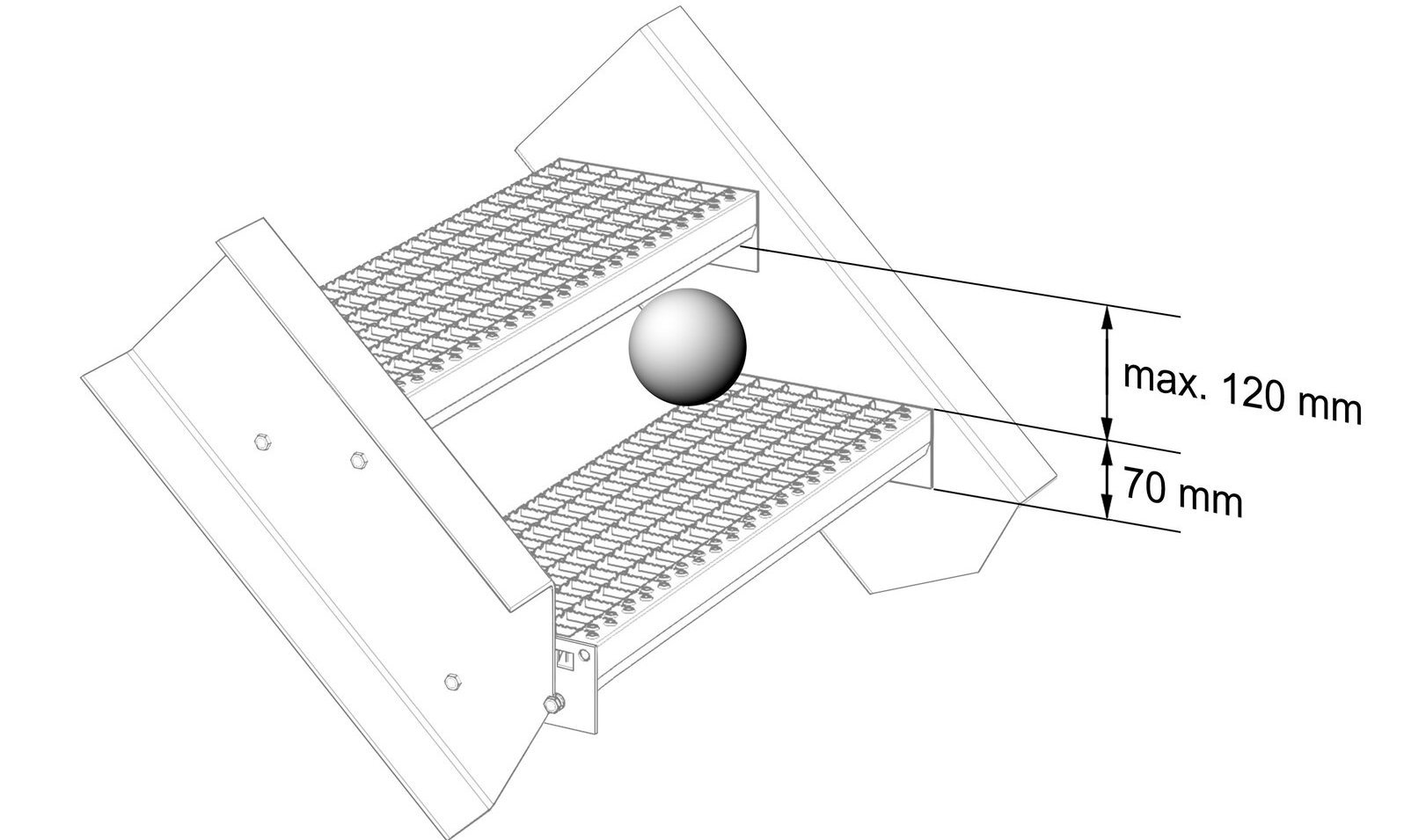

Industrienormstufen - Profilantrittskante 70 mm

Feuerverzinkte Gitterroststufen mit einer Profilantrittskante in Höhe von 70 mm nach DIN 18065 und österreichischer Ö-Norm B 5371.

Maschenweite 30x30 mm
Querstab rutschhemmend

Art-Nr. Abmessung
(mm)		 n Tragstab PAK
G52-2335 600 x 240 120 25/2  70
G52-2340 600 x 270 150 25/2  70
G52-2345 700 x 240 120 25/2  70
G52-2350 700 x 270 150 25/2 70
G52-2351 700 x 305 180 25/2  70
G52-2355 800 x 240 120 30/2 70
G52-2360 800 x 270 150   30/2 70
G52-2361 800 x 305 180 30/2 70
G52-2365 900 x 240 120 35/2  70
G52-2370 900 x 270 150 35/2   70
G52-2371 900 x 305 180 35/2  70
G52-2375 1000 x 240 120 35/2  70
G52-2380 1000 x 270 150 35/2  70
G52-2385 1000 x 305 180 35/2  70
G52-2390 1200 x 270 150 40/2  70
G52-2395 1200 x 305 180 40/2  70
G52-2396 1500 x 305  180 40/3 70

Maschenweite 30x10 mm
Querstab rutschhemmend

Art-Nr. Abmessung
(mm)		 n Tragstab PAK
G52-2398 600 x 240 120 25/2  70
G52-2399 700 x 240 120 25/2  70
G52-2400 800 x 240 120 30/2  70
G52-2405 800 x 270 150 30/2 70
G52-2406 800 x 305 180 30/2 70
G52-2410 900 x 270 150 35/2 70
G52-2415 900 x 305 180 35/2 70
G52-2420 1000 x 270 150 35/2 70
G52-2425 1000 x 305 180 35/2 70
G52-2430 1200 x 270 150 40/2   70
G52-2435 1200 x 305 180 40/2  70
G52-2407 1500 x 305 180 40/3 70
